PCL樹脂 (500g)
¥4,480 税込
別途送料がかかります。送料を確認する

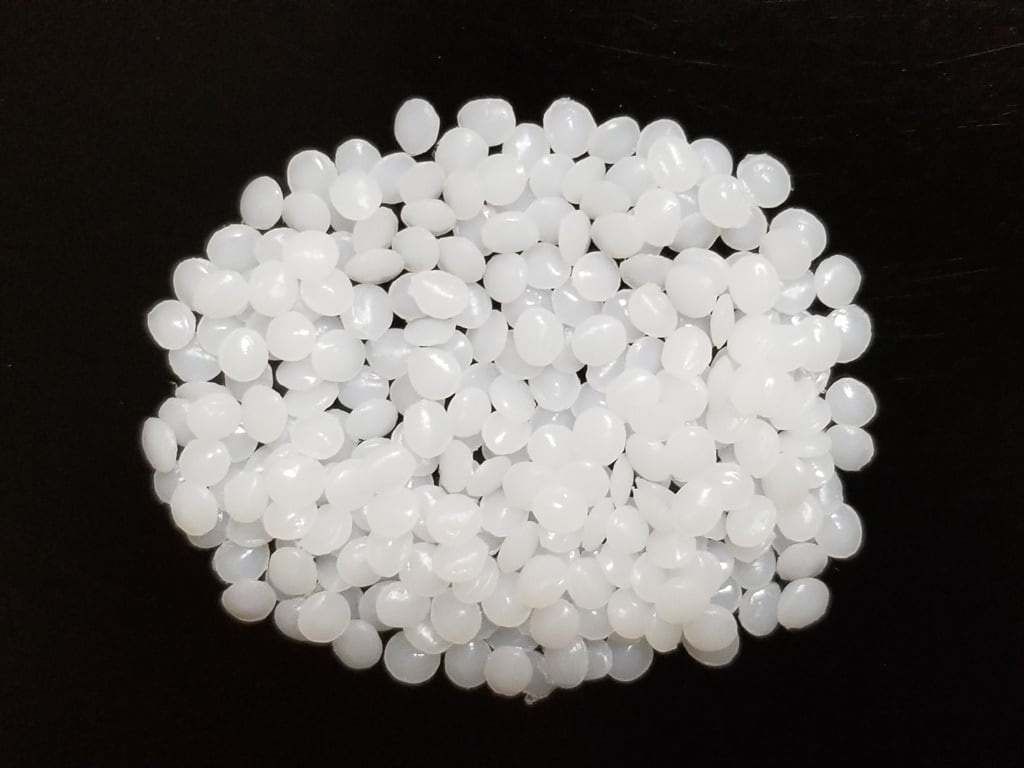

●形状：円板状●用途：押出・射出成形用●予備乾燥：必要（50℃ x 180分～）
ポリカプロラクトン。生分解性樹脂。良好な生分解性を持ち、土壌・海洋とも分解が進みます。押出・射出成形、フィルム・シート加工、3Dプリントなどで使用される他、低融点であることからコーティング・シーリング・接着用途でも使われます。
結晶性樹脂で、PEに似た強靭で粘り強い特性です。幅広い樹脂(PVC, ABS, AS, PS, PC, PLAなど）と相溶性があり、樹脂改質剤やマスターバッチ用キャリアレジンとしても用いられます。塩化メチレン、ベンゼン、トルエン、シクロヘキサノンなどの溶剤に可溶です。
結晶化速度が遅いため、一旦溶融すると軟化した状態が長時間持続します。これを活かして手びねり成形が可能になります。お湯につけると柔らかくできることから扱いが容易で、クラフト、アート、DIY、破損部品のパテ埋め接着、モデリング、整形外科用スプリント・ギプス、歯科用印象材（型取り）などで用いられます。FDA（米国食品医薬品局）で医療用途としての認証を受けています。
お湯で柔らかくする場合は、融着防止のため、ポリプロピレンやシリコン容器の使用をおすすめします。

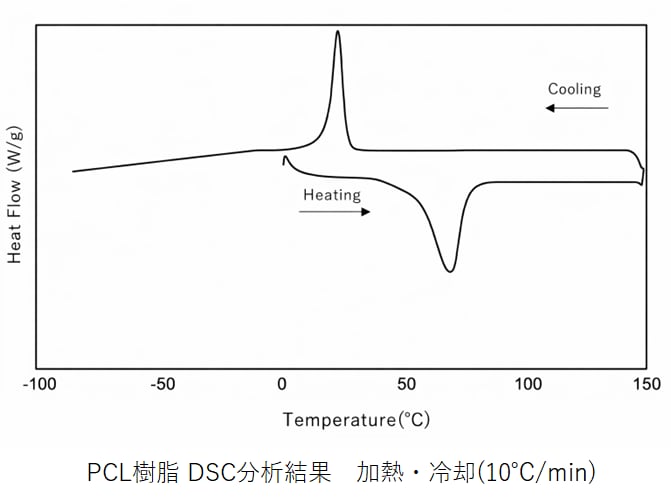

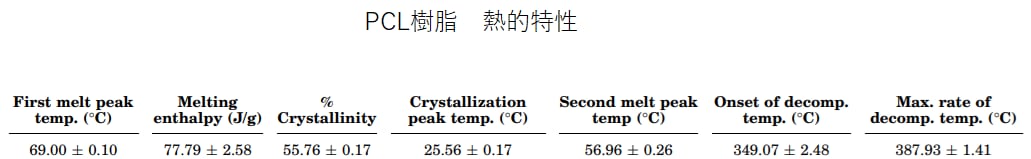

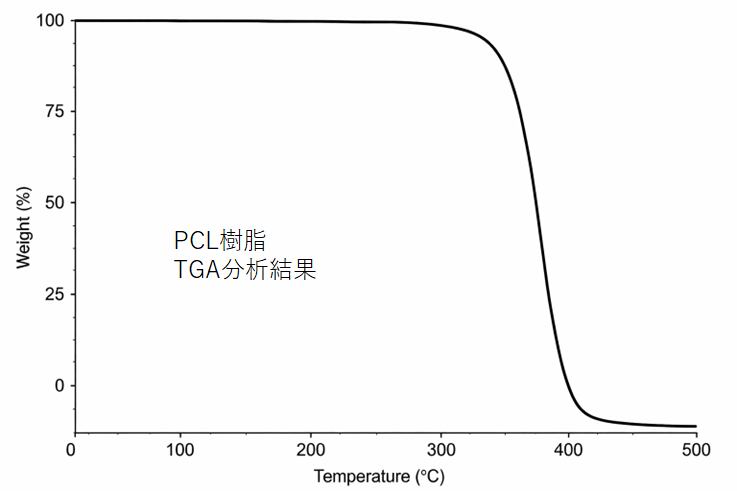

融点 : 60℃
ガラス転移点 : -60℃
硬さ :
95 (ショアA)
51 (ショアD)
MFR :
2.3(g/10min、@80℃、2.16kg）
34.6(g/10min、@80℃、21.6kg）
28(g/10min、@190℃、2.16kg）
引張弾性率 : 470 (MPa)
破断伸び : >700(%)
曲げ弾性率 : 411(MPa)

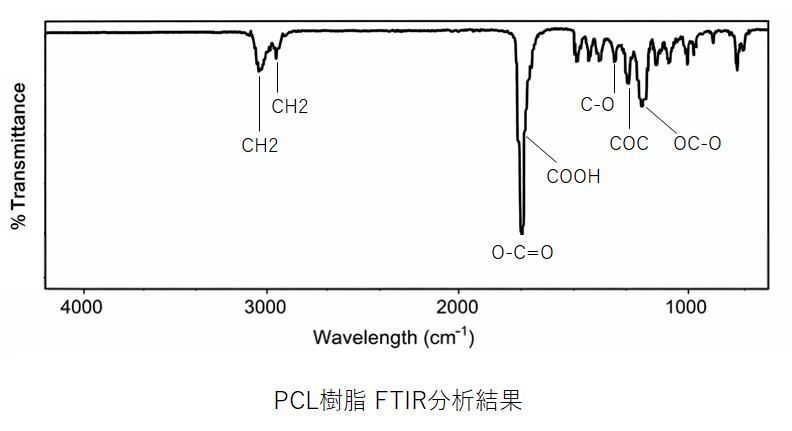

Mn : 47500
Mw : 84500
Mw/Mn : 1.78
複数個をお買い上げの場合は1袋にまとめて梱包させていただきます。梱包単位のご希望がある場合は備考欄にお書き添えください。
ご希望の在庫数量がない場合でもお取り寄せにて対応しますのでお気軽にご連絡ください。
https://thebase.in/inquiry/nature3d
--------------------------
✔領収書をご希望の場合は、ご注文時に備考欄へ領収書発行希望の旨記載ください。宛名についても記載をお願いいたします。
https://nature3d.thebase.in/blog/2019/12/11/192347
✔ご法人様はお手数ですが購入者情報欄に御社名を記載ください。社名未記入のため配送不可となり返送されるケースが増えております。ご協力のほどお願いいたします。
https://nature3d.thebase.in/blog/2019/07/24/230911
✔ご法人様は後払いご請求、大量注文を承ります。事前にお見積りいたしますので下記よりご連絡ください。お問い合わせ内容欄に御社名、ご住所、所属の記載をお願いいたします。
https://thebase.in/inquiry/nature3d
-
レビュー
(4)
-
送料・配送方法について
-
お支払い方法について
