造形条件は下記の通り。

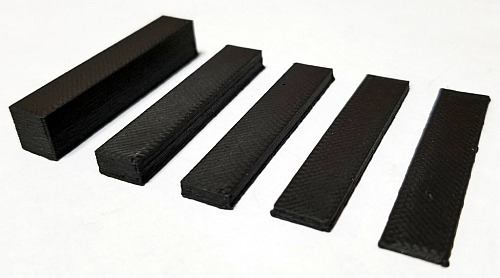

◆導電性フィラメント EV30S 造形品厚み変更テスト 造形条件

ノズル温度：240℃

ベッド温度：85℃

造形ピッチ：0.15mm

ノズル径：0.4mm（真鍮）

造形速度：60mm/s

Infill：50%（Rectilinear）

EV30S造形品の抵抗値は造形直後が少し高く、経時で低くなっていく傾向があります。抵抗値は24H経過するとほぼ安定します。

今回は造形直後と24H経過後の2つで傾向をとってみました。

抵抗値は3Dプリントの積層の影響を受けるので、Z方向で測定すると体積抵抗は大きめになり、X-Y方向で測ると低めになる傾向があります。

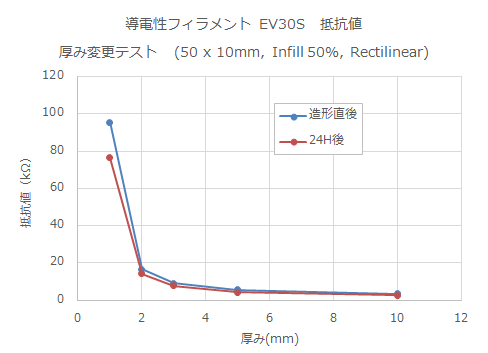

今回は長辺側の側面に端子を当ててX-Y方向で測定しました。結果は下記の通りです。

こちらが生データ。

形としては小数点第一位まで書いてありますが、測定バラツキが大きく、実際はそこまで精度はありません。端子の当たり方でずいぶん差がでます。きちんと評価するなら銅テープを貼って測定するなどが必要かもしれません。

どうやら薄いと表面抵抗が支配的になり、厚いと体積抵抗の影響が大きくなるようです。

まだいろいろ調べていくことがありますが、まずは基礎データということでご紹介しました。
